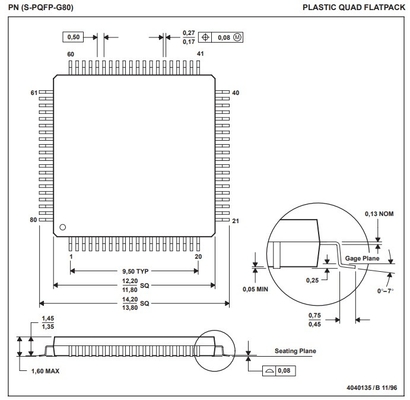

MSP430F5438AIZCAR TI 16 บิต ADC MCU 256KB DMA UART/SPI/I2C 113-NFBGA -4

คุณลักษณะสำหรับ MSP430F5438A

• ช่วงแรงดันไฟต่ำ: 3.6 V ถึง 1.8 V
• ใช้พลังงานต่ำมาก
  • โหมดแอ็คทีฟ (AM): นาฬิการะบบทั้งหมดทำงาน 230 µA/MHz ที่ 8 MHz, 3.0 V, การเรียกใช้โปรแกรมแฟลช (ทั่วไป) 110 µA/MHz ที่ 8 MHz, 3.0 V, การเรียกใช้โปรแกรม RAM (ทั่วไป)
  • โหมดสแตนด์บาย (LPM3): นาฬิกาเรียลไทม์ (RTC) พร้อมคริสตัล ตัวตรวจสอบ และการทำงานของผู้ดูแลอุปทาน การเก็บรักษา RAM แบบเต็ม การปลุกอย่างรวดเร็ว: 1.7 µA ที่ 2.2 V, 2.1 µA ที่ 3.0 V (ทั่วไป) ออสซิลเลเตอร์พลังงานต่ำ (VLO) ), การทำงานของเคาน์เตอร์เอนกประสงค์, สุนัขเฝ้าบ้าน และหัวหน้าฝ่ายจัดหา, การเก็บรักษา RAM แบบเต็ม, การปลุกอย่างรวดเร็ว: 1.2 µA ที่ 3.0 V (ทั่วไป)
  • โหมดปิด (LPM4): การเก็บข้อมูล RAM แบบเต็ม, การทำงานของหัวหน้าดูแลอุปทาน, การปลุกอย่างรวดเร็ว: 1.2 µA ที่ 3.0 V (ทั่วไป)
  • โหมดปิดเครื่อง (LPM4.5): 0.1 µA ที่ 3.0 V (ทั่วไป)
• ปลุกจากโหมดสแตนด์บายใน 3.5 µs (ปกติ)
• สถาปัตยกรรม RISC 16 บิต
  • หน่วยความจำขยาย
  • นาฬิการะบบสูงสุด 25-MHz
• ระบบการจัดการพลังงานที่ยืดหยุ่น
  • LDO แบบครบวงจรพร้อมแรงดันไฟหลักที่ควบคุมที่ตั้งโปรแกรมได้
  • การควบคุมดูแล ตรวจสอบ และไฟดับ
• ระบบนาฬิกาแบบครบวงจร
  • ลูปควบคุม FLL สำหรับการรักษาเสถียรภาพความถี่
  • แหล่งสัญญาณนาฬิกาภายในความถี่ต่ำพลังงานต่ำ (VLO)
  • แหล่งอ้างอิงภายในที่มีการตัดแต่งความถี่ต่ำ (REFO)
  • คริสตัล 32-kHz
  • คริสตัลความถี่สูงสูงถึง 32 MHz
• ตัวจับเวลา 16 บิต TA0, Timer_A พร้อมการบันทึก/เปรียบเทียบการลงทะเบียนห้ารายการ
• ตัวจับเวลา 16 บิต TA1, Timer_A พร้อมตัวบันทึก/เปรียบเทียบสามตัว
• ตัวจับเวลา 16 บิต TB0, Timer_B พร้อมการบันทึก/เปรียบเทียบการบันทึกเงาเจ็ดรายการ
• อินเทอร์เฟซการสื่อสารแบบอนุกรมสากล (USCI) สูงสุดสี่อินเทอร์เฟซ
  • USCI_A0, USCI_A1, USCI_A2 และ USCI_A3 รองรับแต่ละรายการ:
    • UART ที่ปรับปรุงแล้วรองรับการตรวจจับอัตราบอดอัตโนมัติ
    • ตัวเข้ารหัสและตัวถอดรหัส IrDA
    • SPI แบบซิงโครนัส
  • USCI_B0, USCI_B1, USCI_B2 และ USCI_B3 รองรับแต่ละรายการ:
    • ฉัน2ค
    • SPI แบบซิงโครนัส
• ตัวแปลงอนาล็อกเป็นดิจิตอล 12 บิต (ADC)
  • ข้อมูลอ้างอิงภายใน
  • ตัวอย่างและถือ
  • คุณสมบัติสแกนอัตโนมัติ
  • 14 ช่องสัญญาณภายนอก 2 ช่องสัญญาณภายใน
• ตัวคูณฮาร์ดแวร์รองรับการทำงานแบบ 32 บิต
• การเขียนโปรแกรมออนบอร์ดแบบอนุกรม ไม่จำเป็นต้องใช้แรงดันไฟฟ้าในการเขียนโปรแกรมภายนอก
• DMA . ภายใน 3 ช่อง
• ตัวจับเวลาพื้นฐานพร้อมคุณสมบัติ RTC
• การเปรียบเทียบอุปกรณ์จะสรุปสมาชิกครอบครัวที่มีอยู่

คำอธิบายสำหรับ MSP430F5438A

ไมโครคอนโทรลเลอร์ตระกูล TI MSP ที่ใช้พลังงานต่ำเป็นพิเศษประกอบด้วยอุปกรณ์หลายตัวที่มีชุดอุปกรณ์ต่อพ่วงต่างๆ ที่กำหนดเป้าหมายสำหรับการใช้งานที่หลากหลายสถาปัตยกรรมเมื่อรวมกับโหมดพลังงานต่ำที่ครอบคลุม ได้รับการปรับให้เหมาะสมเพื่อให้มีอายุการใช้งานแบตเตอรี่ที่ยาวนานขึ้นในแอปพลิเคชันการวัดแบบพกพาอุปกรณ์นี้มีซีพียู RISC 16 บิตอันทรงพลัง รีจิสเตอร์ 16 บิต และตัวสร้างคงที่ที่ช่วยให้โค้ดมีประสิทธิภาพสูงสุดออสซิลเลเตอร์ที่ควบคุมแบบดิจิทัล (DCO) ช่วยให้อุปกรณ์สามารถปลุกจากโหมดพลังงานต่ำเป็นโหมดแอ็คทีฟใน 3.5 µs (ทั่วไป)

ซีรีส์ MSP430F543xA และ MSP430F541xA คือการกำหนดค่าไมโครคอนโทรลเลอร์ที่มีตัวจับเวลา 16 บิตสามตัว, ADC 12 บิตประสิทธิภาพสูง, USCI สูงสุดสี่ตัว, ตัวคูณฮาร์ดแวร์, DMA, โมดูล RTC พร้อมความสามารถในการเตือน และพิน I/O สูงสุด 87 ตัว .

สำหรับคำอธิบายโมดูลทั้งหมด โปรดดูที่คู่มือผู้ใช้ตระกูล MSP430F5xx และ MSP430F6xx.
